Automatische Schrumpfverpackungsmaschine

PRATIKA 56-T MPS

Pratika 56-T MPS: über die Grenzen kontinuierlicher automatischer Schrumpfverpackungsmaschinen hinaus

Die PRATIKA 56-T MPS ist eine automatische Schrumpfverpackungsmaschine mit Side-Seal-Vorrichtung.
Die Abkürzung MPS bezeichnet das System der kontinuierlichen Seitenschweißung, das Begrenzungen bei der Produktlänge eliminiert: Dank dieser Technologie können sehr lange Produkte oder Produkte mit variabler Länge bis zu 4, 5 oder 6 Metern verpackt werden, bei kontinuierlichem Arbeitsfluss und hoher Produktivität.

Diese Maschine, geeignet für Verpackungsformate bis 400 mm Breite x 240 mm Höhe, wurde in allen mechanischen und elektronischen Komponenten verstärkt, um eine Leistung von bis zu maximal 3600 Stück pro Stunde zu erreichen (abhängig von den Produktabmessungen und der verwendeten Folie).

PRATIKA 56-T MPS steht damit für eine perfekte Kombination aus Zuverlässigkeit, hoher Leistung, Vielseitigkeit und Sicherheit und entwickelt das Konzept automatischer Verpackungsmaschinen mit Schrumpffolie weiter.

EIGENSCHAFTEN

Kontinuierliches Schweißsystem
Einstellbare „Center Sealing“-Schweißvorrichtung
Brushless-Servomotor von Schneider Electric
Steuerlogik über Schneider Electric PLC
Elektrischer statt pneumatischer Antrieb
Reduzierter Energieverbrauch.

Möchten Sie Ihre Produkte mit dieser Maschine verpacken?

Der Test ist kostenlos und unverbindlich.

Technische Daten

Stromversorgung	230V 50/60Hz 1Ph
Maximale installierte Leistung	3 kW (230V)
Maximale Stromaufnahme	13 A (230V)
Stundenleistung (variabel je nach Folientyp und Produktabmessungen)	0-3600 p/h
Maximale Rollenabmessungen	Ø350x700 mm
Maximale Produktabmessungen (die maximalen Abmessungen können nicht gleichzeitig erreicht werden)	400x240 mm x L.∞
Förderbandhöhe	884 mm
Maschinenabmessungen (Türen geöffnet)	2244x2395x1950 mm
Maschinenabmessungen (Türen geschlossen)	2244x1795x1726 mm
Maschinengewicht (Netto/Brutto)	880/1016 kg (auf Palette)

PDF-Datenblatt

Video

Möchten Sie Ihre Produkte mit dieser Maschine verpacken?

Der Test ist kostenlos und unverbindlich.

Benötigen Sie weitere Informationen?

Wir werden alle Ihre Anfragen beantworten.

Layout- und technische Datenblätter

3G-UMTS-Stick Pratika 56/CS/MPE/MPE X1/MPE X2/56-T MPS/80-T MPS
FE124002
Dieser Stick gewährleistet den ordnungsgemäßen Betrieb der Fernwartungsbox.
Barcodeleser Pratika 56MPE/56-T MPS/80-T MPS
FE220300
Dieser Handscanner ermöglicht das schnelle und flexible Erfassen von Barcodes. An die SPS der automatischen Verpackungsmaschinen der Pratika-Reihe angeschlossen, ermöglicht er den vollständig automatischen Wechsel der „Rezeptur“. Die Maschine stellt sich selbstständig auf die zuvor gespeicherten Parameter ein. Weniger Arbeitsaufwand für die Mitarbeiter, schnellere Prozesse und die Beseitigung von Fehlerquellen in allen Unternehmensbereichen.
Spartransformator-Kit 19kVA 415/460V 3Ph SEC. 230V 1Ph / 400V 3Ph Tunnel + Pratika
KR14BM01
Ermöglicht die Versorgung der Tunnel (Standardspannung 400V 3Ph) und der Pratika 56 (Standardspannung 230V 1Ph) mit den Spannungen 415, 440, 460V 3Ph. Abmessungen des Schaltschranks: 600x600x245 mm
Kit mit 5 Fotozellen für unregelmäßig geformte Produkte Pratika 56MPE X1/MPE X2/T-MPS
KR210080
Diese Option, bestehend aus 5 Empfängern und 2 Sendern, eignet sich besonders für die Verpackung unregelmäßig geformter Produkte.
Rädchen-Kit mit 32 Nadeln Pratika 56/80-T MPS
KR230024
Diese Option dient zur Mikroperforation der Folie, um den Schrumpfprozess zu verbessern. Die Montage ist erforderlich, wenn die standardmäßig mitgelieferten Perforator-Kits nicht ausreichen.
Kabelloses Bedienpult Pratika 56/80-T MPS
KR230072
Dieser kabellose Taster kann zum Starten und Stoppen der Maschine aus der Ferne bis zu einer Entfernung von 25 Metern verwendet werden.
Abfalltrenn-Kit Pratika 56/80-T MPS
KR230229
Diese Option, die am Ausgang des Schweißkopfs installiert wird, ermöglicht die Trennung der beiden Folienkanten. Ideal für Folien mit sehr langer Abkühlzeit. Bei diesen Folien würden sich die beiden Kanten nach dem Schneiden und Schweißen wieder verbinden; die Positionierung des Kits begünstigt jedoch ihre Trennung.
Sicherheitsfotozellen-Kit für Produkt Pratika 56/80-T MPS
KR230236
Diese Option wird verwendet, wenn die Unversehrtheit der zu verpackenden Produkte gewährleistet werden muss. Die installierte Fotozelle blockiert das Absenken der Schweißleiste, wenn sich ein Produkt unter der Schweißleiste befindet.
Powermeter-Kit Pratika 56 MPE X1/MPE X2/56-T MPS/80-T MPS (mit Schneider-SPS)
KR230316
Diese Option ist ein im Schaltschrank der Maschine montierter Energiezähler, ideal zur sofortigen Überwachung von Stromaufnahme (A), Spannung (V) und Energie (kW). Der Zähler verfügt über Menütasten für den Zugriff auf die für die Verwendung erforderlichen Einstellungen/Informationen sowie über ein Displaypanel, auf dem die Messwerte angezeigt werden. Die Messwerte für Strom (A), Spannung (V) und Energie (kW) können auch über das Bedienpanel der Maschine (Display) abgerufen werden.
Führungskit für Einlaufband für instabile Produkte (min. H.=72mm) Pratika 56-T MPS
KR230320
Diese Option besteht aus einem Führungssystem am Einlaufband. Der Einsatz dieses Kits wird besonders für die Verpackung instabiler Produkte (mit einer Mindesthöhe von 72 mm) empfohlen, da die seitlichen Halteprofile eine korrekte Positionierung der Produkte und eine bessere Stabilität während des Transports gewährleisten. Wenn diese Option benötigt wird, empfiehlt es sich, sie mit dem Kit „Führungen für instabile Produkte für Tunnel“ zu kombinieren.
Kasten für die Remoteunterstützung
KR230342
Optionale Vorrichtung für die Fernwartung elektronischer Geräte, die eine Ferndiagnose durch Verbindung mit dem Servicezentrum in Dalmine (Italien) ermöglicht. Für den ordnungsgemäßen Betrieb wird der Kauf des 3G-UMTS-Sticks empfohlen.
Fotozellen-Kit „Rollenende-Vorwarnung“ Pratika 56-T MPS (valido dalla matr. nr. 1819) Pratika 80-T MPS (valido dalla matr. nr. 1770)
KR390013
Diese Option, bestehend aus Fotozelle und Reflektor, warnt über einen Alarm auf dem Touchscreen sowie über die gelbe Leuchte der Signalleuchte, wenn die Folienrolle zur Neige geht. Sie ist sehr nützlich, um die Zeiten für den Rollenwechsel zu optimieren: Zwischen der Warnung auf dem Touchscreen und dem tatsächlichen Ende der Folie hat der Bediener Zeit, die neue Rolle bereitzustellen.
Fotozellen-Kit für nicht transparente Folie Pratika 56/80-T MPS
KR390021
Diese Option besteht aus einer Fotozelle und einem Reflektor. Sie ist erforderlich, wenn mit nicht transparenten Folien gearbeitet wird, bei denen die Standard-Fotozelle kontinuierlich auslösen würde.
Pedal-Kit Pratika 56 MPE X1/X2 - Pratika 56/80-T MPS - Pratika 55 Smart
KR400059
Der Fußschalter wird besonders bei Maschinen eingesetzt, bei denen der Arbeitsprozess erfordert, dass der Bediener beide Hände verwendet. Das Pedal ermöglicht demselben Bediener, START und STOP mit dem Fuß zu betätigen, ohne die Hilfe weiterer Personen zu benötigen.

Fernwartungs-Kit (Industry 4.0)
KR230216
Diese im Schaltschrank montierte Vorrichtung (Option) ermöglicht die Fernwartung aller elektronischen Geräte (SPS, HMI, Inverter, Antriebe), die auf Ihrer Maschine installiert sind. Durch den Anschluss Ihres Internetnetzwerks an die Maschine erstellt die Vorrichtung eine Diagnose in direkter Verbindung mit dem „Servicezentrum“ am Standort Dalmine (Italien), das so die erforderlichen Maßnahmen durchführen kann. Für den ordnungsgemäßen Betrieb dieser Option wird auch der Kauf des 3G-UMTS-Sticks empfohlen.
Elektrisches Perforator-Kit Pratika 56-T MPS
KR230223
Diese Option eignet sich besonders für Verpackungen, aus denen eine große Luftmenge entfernt werden muss. Sie wird hauptsächlich für die Verpackung von Lebensmitteln wie Fleisch oder Käse verwendet. Nach dem Schrumpfen wird das vom Perforator erzeugte Loch mit einem Aufkleber (Etikett) abgedeckt, um die Verpackung luftdicht zu machen.
Führungskit für instabile Produkte (h. min.=72mm) Pratika 56-T MPS
KR230226
Diese Option besteht aus einem Führungssystem an den Ein- und Auslaufbändern. Der Einsatz dieses Kits wird besonders für die Verpackung instabiler Produkte (mit einer Mindesthöhe von 72 mm) empfohlen, da die seitlichen Halteprofile eine korrekte Positionierung der Produkte und eine bessere Stabilität während des Transports gewährleisten. Wenn diese Option benötigt wird, empfiehlt es sich, sie mit dem Kit „Führungen für instabile Produkte für Tunnel“ zu kombinieren.
Führungs-Kit mit Fotozelle für niedrige Produkte und nicht transparente Folie Pratika 56-T MPS
KR230231
Diese Option eignet sich besonders für Anwender, die mit nicht transparenten Folien arbeiten, bei denen die Standard-Fotozelle kontinuierlich auslösen würde. Außerdem macht die besondere Ausführung dieser Fotozelle sie für die Verpackung sehr niedriger Produkte geeignet.

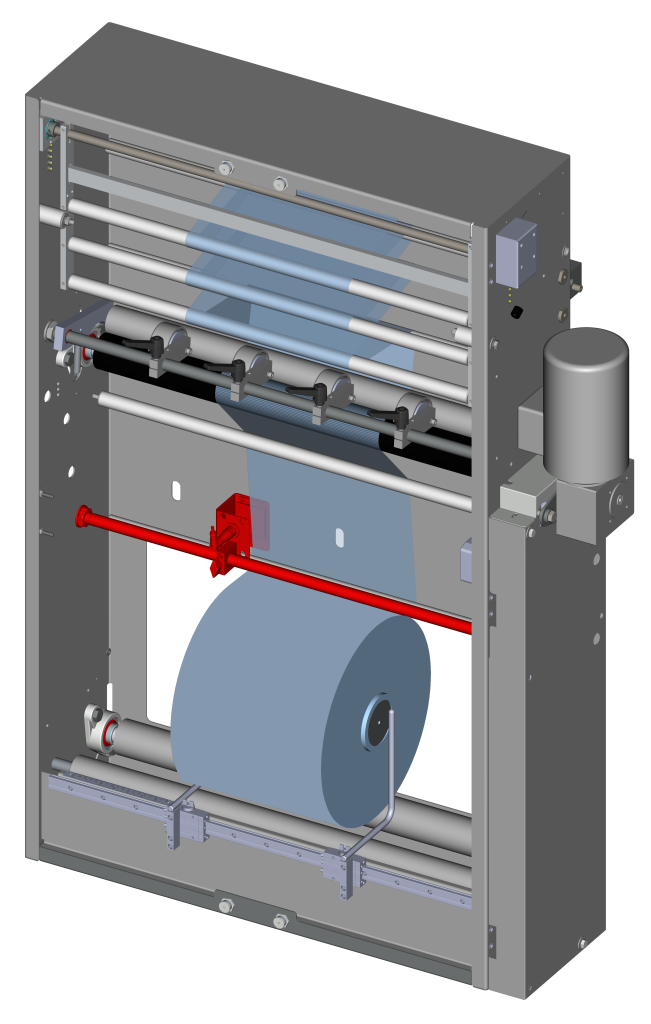

Fotozellen-Kit Folienende Pratika 56-T MPS
KR230232
Diese Option ist mit einer Fotozelle ausgestattet, die eine Unterbrechung des Foliendurchlaufs erkennt. Auf dem Touchscreen erscheint ein Alarm, der anzeigt, dass die Folienrolle aufgebraucht ist. Wenn die mit dieser Vorrichtung ausgestattete Pratika-Verpackungsmaschine mit den vorgelagerten Maschinen der Linie verbunden ist, kann sie die Zuführung der zu verpackenden Produkte unterbrechen, bis der Rollenwechsel erfolgt ist.
Führungskit für instabile Produkte (h. min.=42mm) Pratika 56-T MPS
KR230235
Diese Option besteht aus einem Führungssystem an den Ein- und Auslaufbändern. Der Einsatz dieses Kits wird besonders für die Verpackung instabiler Produkte (mit einer Mindesthöhe von 42 mm) empfohlen, da die seitlichen Halteprofile eine korrekte Positionierung der Produkte und eine bessere Stabilität während des Transports gewährleisten. Wenn diese Option benötigt wird, empfiehlt es sich, sie mit dem Kit „Führungen für instabile Produkte für Tunnel“ zu kombinieren.
Easy-Open-Kit Pratika 56-T MPS
KR230242
Diese Option besteht aus einem Rädchen, das eine durchgehende Reihe von Vorstanzungen auf der Folie erzeugt und so ein leichteres Öffnen der Verpackung ermöglicht.
Führungskit für zylindrische Produkte (mit Ø <40mm) Pratika 56 T-MPS
KR230247
Diese Option besteht aus einem Führungssystem am Einlaufband und ist die ideale Lösung für die Verpackung zylindrischer Produkte mit einem Durchmesser unter 40 mm (z. B. Kosmetikprodukte). Die Seitenführungen gewährleisten eine korrekte Positionierung der Produkte und eine bessere Stabilität während des Transports auf dem Band.
Ausrichter-Kit Pratika 56-T MPS
KR230331
Diese am Auslaufband der Verpackungsmaschine angebrachte Option ermöglicht das Ausrichten mehrerer Produktverpackungen. Wenn die Klappe angehoben wird, hält sie die Produkte an, sodass sie „ausgerichtet“ im Tunnel weiterlaufen können, was eine bessere Schrumpfung der Verpackung begünstigt.
Ausrichter-Kit (Auslaufband) Pratika 56-T MPS
KR230333
Diese am zusätzlichen Band zwischen Verpackungsmaschine und Tunnel angebrachte Option ermöglicht das Ausrichten mehrerer Produktverpackungen. Wenn die Klappe angehoben wird, hält sie die Produkte an, sodass sie „ausgerichtet“ im Tunnel weiterlaufen können, was eine bessere Schrumpfung der Verpackung begünstigt.
