Confezionatrice termoretraibile automatica

PRATIKA 55 SMART T50

Macchina automatica per l’imballaggio –
Sigillatura a L – Tunnel integrato

La PRATIKA 55 SMART T50 è una confezionatrice automatica termoretraibile che si distingue per il suo tunnel altamente performante, progettato per aumentare significativamente la capacità produttiva.

Questo tunnel, completamente regolabile tramite PLC, consente un controllo preciso e personalizzato del processo di confezionamento.

La macchina è compatta e ottimizzata per offrire prestazioni elevate, combinando tecnologia avanzata e facilità d’uso.

CARATTERISTICHE TECNICHE

Servomotore barra saldante Brushless
Alimentazione ad asservimento elettrico e non pneumatico
Pannello di controllo touch screen a colori
Compatta (3,3 m²)
Avvicinamento nastri di serie
Fotocellula verticale per lettura del prodotto di serie
Tunnel di termoretrazione monocamera 450x920x240 (LxPxH)
Maggiore produttività.

Vuoi confezionare i tuoi prodotti con questa macchina?

Il test è gratuito e senza impegno

Dati Tecnici

Alimentazione elettrica	400V 50/60Hz 3Ph 220V 50/60Hz 3Ph
Potenza massima installata	9 kW (400V) 8,5 kW (220V)
Massimo assorbimento elettrico	15 A (400V) 22 A (220V)
Produzione oraria (variabile in funzione del tipo di film e delle dimensioni del prodotto)	0-1200 p/h
Dimensioni massime della bobina	Ø250x600 mm
Dimensioni massime del prodotto (le misure massime non possono essere ottenute contemporaneamente)	400x120x420 mm
Altezza nastro trasportatore	870 mm (ruote); 810÷920 mm (piedi)
Dimensioni macchina (portelle aperte)	2827x2280x1625 mm
Dimensioni macchina (portelle chiuse)	2827x1370x1625 mm
Peso macchina (netto/lordo)	835/985 kg

Scheda tecnica PDF

Video

Vuoi confezionare i tuoi prodotti con questa macchina?

Il test è gratuito e senza impegno

Hai bisogno di maggiori informazioni?

Risponderemo a tutte le tue richieste

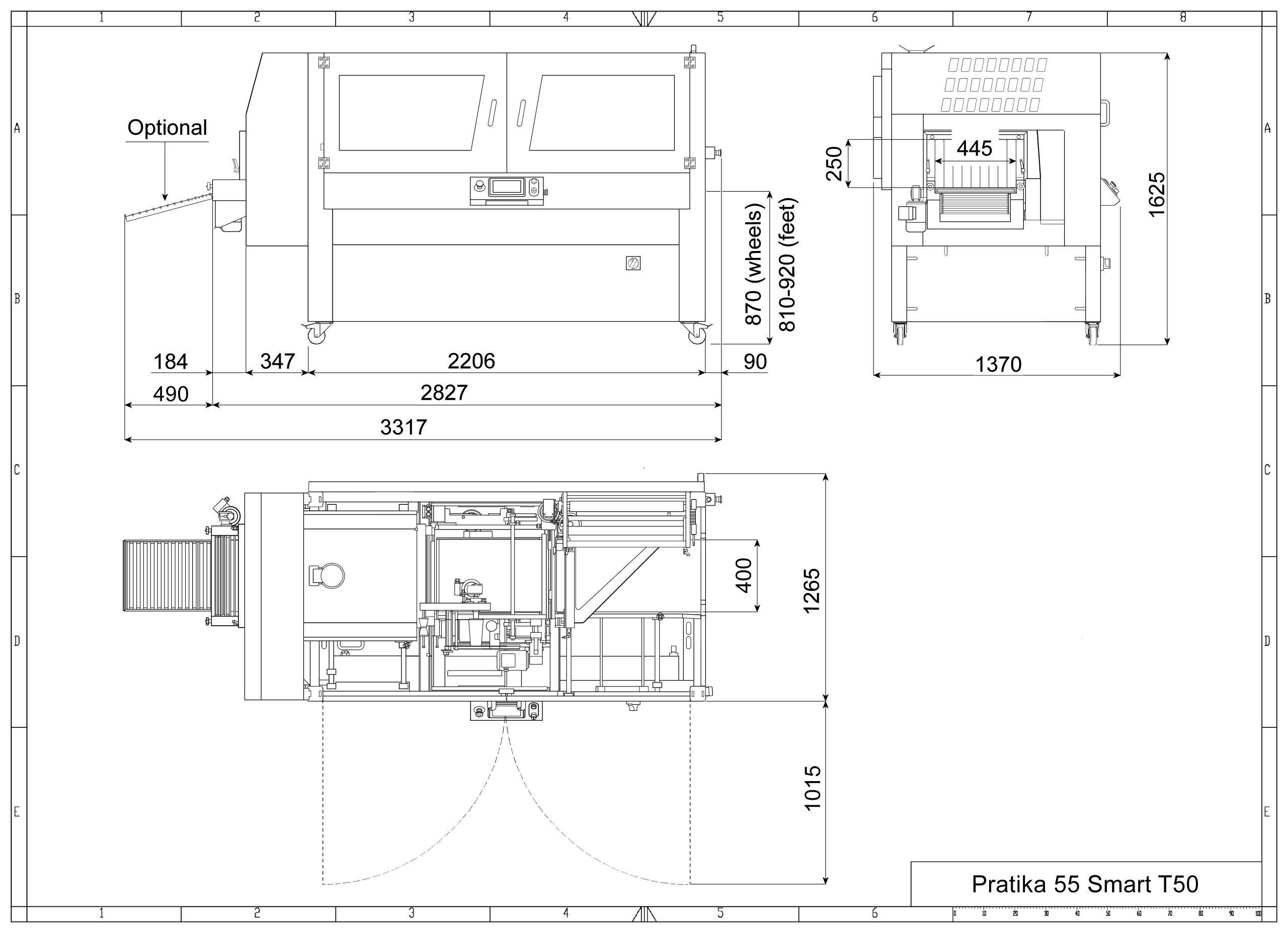

Layout e schede tecniche

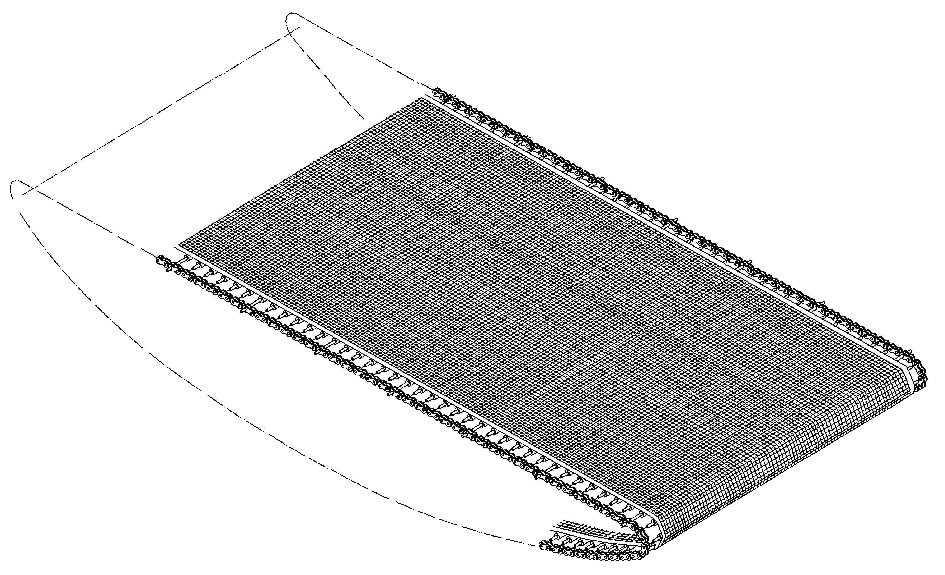

Nastro PTFE Pratika 55 Smart T50
FM710017
Questo optional serve a chi lavora con prodotti particolarmente piccoli che si potrebbero incastrare nei rullini e per chi lavora con materiale polietilene ad alte temperature.
Rulliera per prodotti piccoli Pratika 55 Smart T50
KR090030 (PR.55 SMART T50)
Questo optional favorisce l’uscita dal tunnel di prodotti di piccole dimensioni.
Kit Powermeter Pratika 56 MPE X1 / MPE X2 / MPS X2 / Dinamika / Pratika 55 Smart Plus / Smart T50 (con PLC Elco)
KR230316-1
Questo optional è un contatore di energia montato all’interno del quadro elettrico della macchina, ideale per monitorare istantaneamente i consumi di corrente (A), tensione (V) ed energia (kW). Il contatore dispone di tasti menù per accedere alle impostazioni/informazioni necessarie per l’utilizzo e di un pannello con display dove vengono visualizzate le misurazioni. Le misurazioni di corrente (A), tensione (V) ed energia (kW) sono consultabili anche dal pannello operatore della macchina (display).
Cassetta per teleassistenza
KR230342
Dispositivo opzionale per la teleassistenza di apparecchiature elettroniche, che consente la diagnostica remota collegandosi al Centro Assistenza di Dalmine (Italia). Si raccomanda l’acquisto della chiavetta 3G UMTS per il corretto funzionamento.
Kit mensola di carico inox Pratika 55 Smart
KR400053
Facilita l’inserimento del prodotto in macchina creando un piano di appoggio esterno alla confezionatrice.
Kit pedale Pratika 56 MPE X1/X2 - Pratika 56/80-T MPS - Pratika 55 Smart
KR400059
L’interruttore a pedale è particolarmente utilizzato nelle macchine in cui il processo di lavorazione richiede all’operatore l’utilizzo di entrambe le mani. Il pedale permette allo stesso operatore l’azionamento di START e STOP con il piede, senza avvalersi dell’ausilio di altre persone.
Pulsantiera wireless Pratika 55 Smart
KR400060
Questo pulsante wireless può essere utilizzato per l’azionamento e l’arresto della macchina in modalità remota fino a 25 metri di distanza.
Kit piedini per regolazione altezza (810-920 mm) Pratika 55 Smart
KR400061
Questo optional, composto da 4 piedini fissati alla carrozzeria, permette di regolare l’altezza del nastro trasportatore da un minimo di 810 mm ad un massimo di 920 mm. Nota: l’altezza del nastro trasportatore in configurazione standard (con ruote) è 870 mm.
Kit fotocellula “fine film” Pratika 55 Smart
KR400065
Questo optional, è dotato di una fotocellula che rileva l’interruzione del passaggio del film. Sul Touch Screen compare l’allarme che indica che la bobina di film è esaurita. Se la confezionatrice Pratika dotata di questo dispositivo è interfacciata alle altre macchine a monte della linea, può interrompere l’arrivo di prodotti da confezionare fino all’avvenuto cambio bobina.
Kit fotocellula “avviso fine bobina” Pratika 55 Smart
KR400066
Questo optional, composto da fotocellula + catarifrangente, avvisa tramite allarme sul Touch Screen, quando la bobina di film si sta esaurendo. Questo optional è molto utile per ottimizzare le tempistiche del cambio bobina, tra l’avviso sul Touch Screen e l’effettivo esaurimento del film l’operatore ha il tempo di recuperare la bobina nuova.
Kit fotocellula per film stampato Pratika 55 Smart
KR400071
Questo optional è composto da una particolare fotocellula che legge le tacche stampate sul film. È necessario per chi utilizza del film stampato e ha necessità di posizionare la stampa in una posizione precisa del prodotto confezionato.
Kit piedini per regolazione altezza (850-990 mm) Pratika 55 Smart
KR400074
Questo optional, composto da 4 piedini fissati alla carrozzeria, permette di regolare l’altezza del nastro trasportatore da un minimo di 850 mm ad un massimo di 990 mm. Nota: l’altezza del nastro trasportatore in configurazione standard (con ruote) è 870 mm.
Kit fotocellula per prodotti trasparenti Pratika 55 Smart
KR400080
Questo optional composto da fotocellula e catarifrangente, grazie al fascio più ampio riesce a leggere il passaggio anche di prodotti semitrasparenti.
Kit nastri “Come Back” con copertura Pratika 55 Smart T50
KR400110
Questo sistema di nastri brevettato, installato sulla Pratika 55 Smart T50, consente al prodotto confezionato uscito dal tunnel di ritornare dall’operatore. All’uscita dal tunnel è presente una copertura che garantisce una maggiore sicurezza per l’operatore. È l’unico sistema al mondo che consente di utilizzare una confezionatrice termoretraibile automatica con un solo operatore, garantendo all’azienda un grande risparmio.
Kit nastro trasportatore con doppi rullini Pratika 55 Smart T50
KR400111
Rispetto alla versione standard, questo nastro trasportatore presenta un numero doppio di rullini, riducendo lo spazio tra un elemento e l’altro. Questa configurazione facilita la movimentazione dei prodotti di piccole dimensioni, evitando che possano incastrarsi o cadere tra i rullini. Il risultato è un avanzamento più regolare, una maggiore stabilità del prodotto e una migliore continuità del processo di confezionamento.

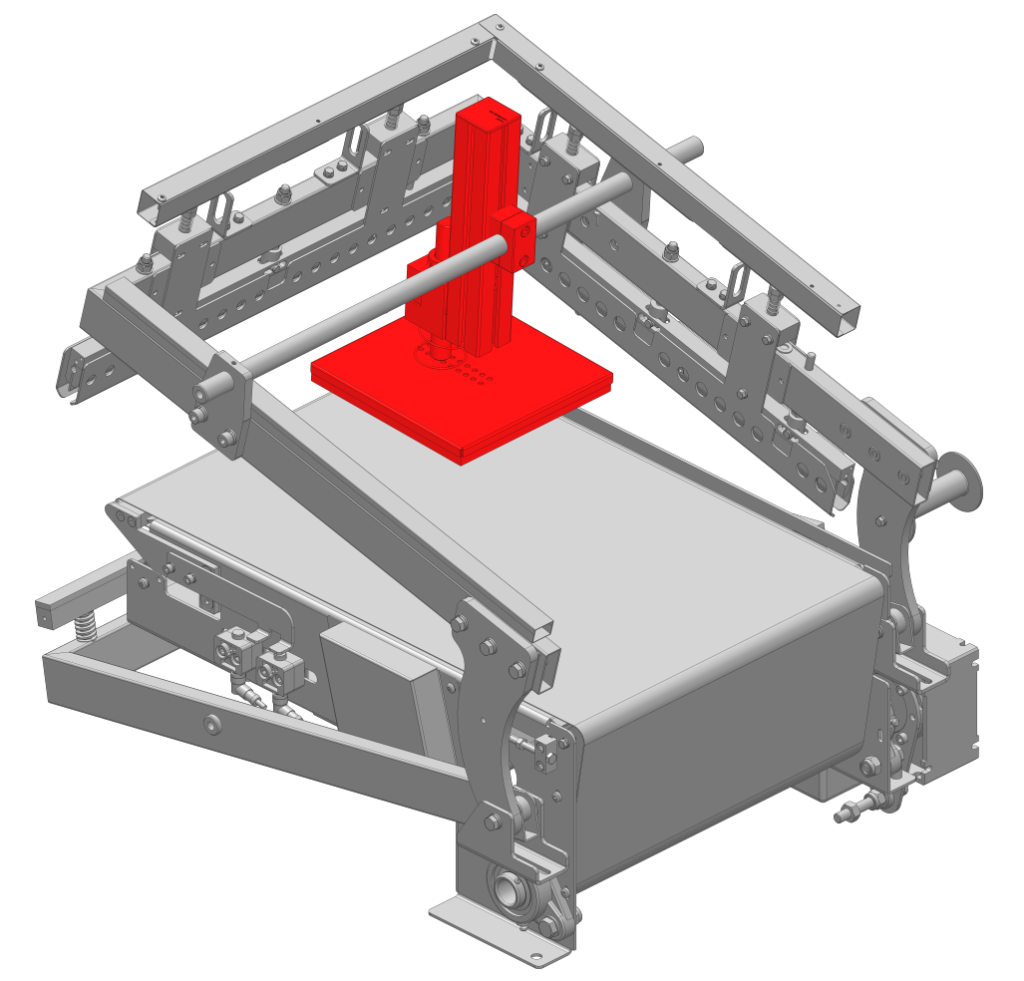

Kit pressore prodotti Pratika 55 Smart T50
KR400112
Questo optional, applicato sul telaio saldante, permette di limitare la quantità di aria che rimane all’interno del sacchetto dopo la saldatura. Il piano di appoggio del pressore di dimensioni 200x200 mm, rivestito di gomma espansa, premendo sulla confezione poco prima della saldatura, permette la fuoriuscita dell’aria dal sacchetto. Questo optional è particolarmente consigliato a chi deve fare solamente un sacchetto senza termoretrazione e a chi deve confezionare prodotti molto leggeri e delicati in fase di termoretrazione.
Kit nastri “Come Back” Pratika 55 Smart T50
KR400113
Questo sistema di nastri brevettato, installato sulla Pratika 55 Smart T50, consente al prodotto confezionato uscito dal tunnel di ritornare dall’operatore. È l’unico sistema al mondo che consente di utilizzare una confezionatrice termoretraibile automatica con un solo operatore, garantendo all’azienda un grande risparmio.
Rulliera 40X100 Pratika 55 Smart
RU020004
Questa rulliera lunga 1 m, costituita da rulli folli, favorisce l’uscita dei prodotti dal tunnel. I due piedini di supporto permettono di regolarne l’inclinazione.

Rulliera 40X50 Pratika 55 Smart
KR020044
Questa rulliera lunga 0,5 m, costituita da rulli folli, favorisce l’uscita dei prodotti dal tunnel.
Kit teleassistenza (Industry 4.0)
KR230216
Questo dispositivo (optional), montato all’interno del quadro elettrico, permette di eseguire la teleassistenza a tutte le apparecchiature elettroniche (PLC, HMI, inverter, azionamenti) installate sulla vostra macchina. Collegando la vostra rete internet alla macchina, il dispositivo produrrà una diagnostica in collegamento diretto con il “Centro Assistenza” della sede di Dalmine (Italia), che sarà così in grado di eseguire le operazioni necessarie. Per il corretto funzionamento di questo optional è consigliato l’acquisto anche della chiavetta 3G UMTS.
